製品詳細
起源の場所: 中国
ブランド名: HYCM TOWER CRANE
証明: ISO
モデル番号: QTZ25(3508) 塔式クレーン
ドキュメント: 製品説明書 PDF
支払いと送料の条件
最小注文数量: 1
価格: $24500-25900 per set
パッケージの詳細: 裸の包装で 2*40 HQ コンテナ
受渡し時間: 預金または原産地LCの受信から20日後
支払条件: TT,LC
供給の能力: 1ヶ月あたりの40セット
条件: |
100% 新品 |
適用する: |
建物とプロジェクト |
タイプ: |
トワーヘッドで固定 |
マックス 負荷: |
2.5 トン |
ジブの長さ: |
35M |
チップ 荷物: |
0.8 t |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.5*1.5*2.2m |
条件: |
100% 新品 |
適用する: |
建物とプロジェクト |
タイプ: |
トワーヘッドで固定 |
マックス 負荷: |
2.5 トン |
ジブの長さ: |
35M |
チップ 荷物: |
0.8 t |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.5*1.5*2.2m |

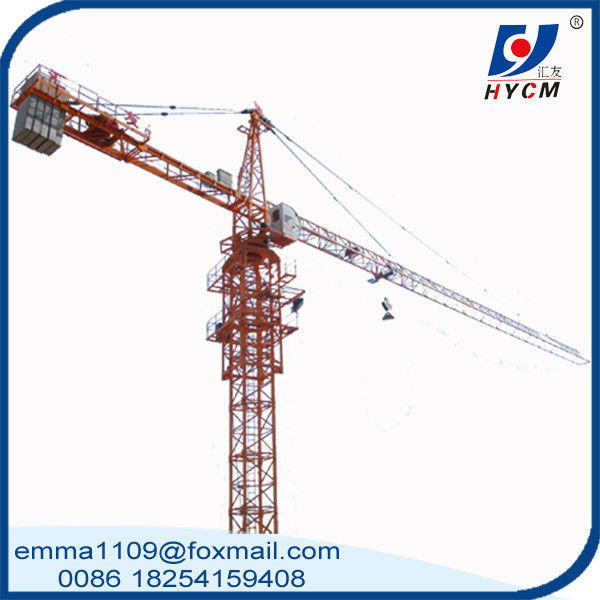

小型タワークレーン TC3508 2.5T マックス.ロード 35m ジブブームミニクレーン
短パマメーター
1モデル:QTZ25 (TC3508) トップキットタワークレーン
2タイプ:固定・外部クライミング
3横の長さ: 35m
4. 尖端負荷:0.8t
5最大負荷:2.5t
テクニカル特徴
(1) 高度な技術仕様:
マックス.半径は35m,静的高度は25m, マストセクションとアンカー / 結び付け装置を追加して最大高度60mまで到達することができます.
2) この小型タワークレーン / ミニタワークレーンは,通常4〜10階建ての低階建の建設に使用されます.
3) 国際的に好評された美しい形をとります.
4) 高速作業と優れた速度調節性能
5) キャビン/操作室は,外側から独立して設置され,視野が良く,空間が広い.
6) 塔クレーンの信頼性の高い作業状態を確保するために,完全なセットの安全装置を装備します.
仕様
| 適正な速度で動いているとき | 250 |
| 最大 持ち上げ負荷 (t) | 2.5 |
| トップロード (t) | 0.8 |
| 最大 引き上げ高度 (m) | 80 |
| 独立した高度 (m) | 25 |
| ロープの長さ (m) | 200 |
| スパン (m) | 35 |
| 作業範囲 (m) | 3 から 35 |
| 振動速度 (r/min) | 0.6/03 |
| トロリーの尿量 (m/min) | 30/20 |
| ジャックアップ速度 (m/min) | 0.67 |
| カウンター・ジブの長さ (m) | 9 |
| 電源 | 380V/50Hz または顧客の要求に応じて |
| 電力容量 (kW) | 11 |
| 電気スイッチボックス | シュナイダー |
| 上げ速度 (m/min) | 30/15 46/23.5 |
| 主な材料 (mm) | 125*10 /角鋼 /Q235B |
| マストセクション (m) | 1.5*1.5*22 |
|
オプション部品 (もし必要なら,事前に教えて下さい) |
1) アネモメーター 2) キャビンのエアコン 3) ブロックボックス 4) リモコン 5) VFD制御 |
部分
1外部クライミングタワークレーンは コンクリートベースで地面に固定されています.
2基底はマストに固定され,クレーンに高度を与えます.
3さらにマストは,クレーンの回転を可能にするスローイングユニットに固定されています.
4スウィイングユニットの上には,3つの主要部位があります:長い水平のジブ,より短いカウンタージブ,タワーヘッド.
5長い水平のジブは,クレーンの荷物を運ぶ部分です.
6反対のジブは,通常コンクリートブロックの対重量を持ち,反対のジブはクレーンの中心部から荷物を吊るす.
7クレーン操作者は,タワーの上部にあるキャビンに座り,または地面から無線電波のリモコンでクレーンを制御します.最初のケースでは,オペレーターのキャビンは,最も通常,ターン上に位置しています ターンテーブルの上に固定塔の部分に設置できる. 塔の部分に設置できる.
8吊り上げフックは,クレーン操作者が電動モーターを使用して,シフトのシステムを通してワイヤロープケーブルを操作します.
9ハックは,モーターを含む負荷を上げるために,長い水平腕に配置されています.
