製品詳細
起源の場所: 中国
ブランド名: HYCM
証明: CE, ISO, GOST, CU-TR
モデル番号: QTZ50(5010) ターンクレーン
ドキュメント: 製品説明書 PDF
支払いと送料の条件
最小注文数量: 1
価格: $33400-34000 per set
パッケージの詳細: 裸の梱包 3*40*HQ+1*20'GPコンテナ
受渡し時間: 預金または原産地LCを受け取ってから10日
支払条件: TT,LC
供給の能力: 1ヶ月あたりの40セット
条件: |
100% 新品 |
適用する: |
建物とプロジェクト |
タイプ: |
トワーヘッドで固定 |
マックス 負荷: |
4 T |
ジブの長さ: |
50のM |
チップ 荷物: |
1.0 T |
電源: |
380V/50Hz, 220V/60Hz またはクライアントのニーズに応じて |
マストセクション: |
1.6*1.6*2.5m |
メインコード: |
135*10mm (四角管) |
条件: |
100% 新品 |
適用する: |
建物とプロジェクト |
タイプ: |
トワーヘッドで固定 |
マックス 負荷: |
4 T |
ジブの長さ: |
50のM |
チップ 荷物: |
1.0 T |
電源: |
380V/50Hz, 220V/60Hz またはクライアントのニーズに応じて |
マストセクション: |
1.6*1.6*2.5m |
メインコード: |
135*10mm (四角管) |

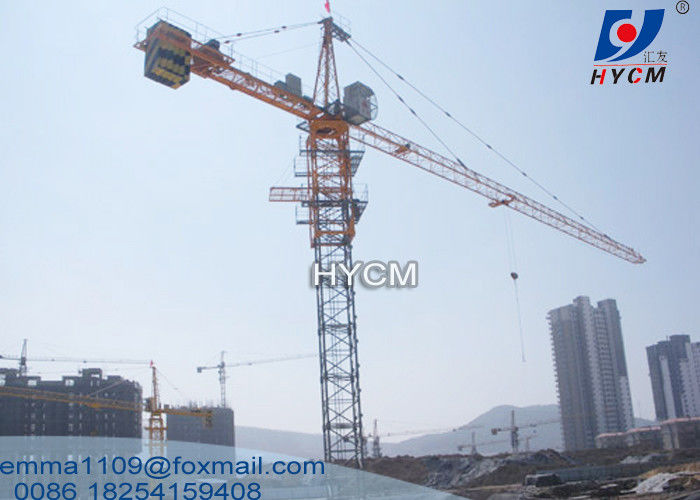

キャット・ヘッド・トップ・キット 電源線塔クレーン qtz50 建物エレベーター安全装置
顧客を大切にする
HYCM-TOWER CRANE 優れた製品 (タワークレーン) と完璧なサービスに焦点を当てます
性能パラメータ
a. 最大長さ: 50m
b 最大持ち上げ能力: 4t
c.ジブ端の最大上げ能力: 1.0t
d. 最大起力モメント: 500 t.m
e. 最大自由立体高度: 30m
固定クレーンの最大作業高度:120m
g. 塔式クレーンの種類: 外部側上り型固定型/内部上り型および移動型
仕様
| モデル | QTZ50 (5010) タワークレーン | |
| タイプ | トップキット / キャットヘッド | |
| 作業半径 (m) | 50 | |
| 最大負荷容量 (T) | 4 | |
| トップロード (T) | 1.0 | |
| 独立した高度 (m) | 29 | |
| 最大 固定位置の高度 (m) | 120 | |
| マストセクションの寸法 (m) | 1.6×1.6×25平方135×10mm | |
ハイティングメカニズム | 速度 (m/min) | (a=2) 64.15/32.57/70 |
| モーター電源 (kW) | 生きる 方法 に つい て | |
振り回すメカニズム | 速度 (r/min) | 0.70/0.35 |
| モーター電源 (kW) | 3.7 | |
トロッリー・メカニズム | 速度 (m/min) | 38.6 /252 |
| モーター電源 (kW) | 2.2/1.5 | |
ジャックアップシステム | 速度 (m/min) | 0.4 |
| モーター電源 (kW) | 4 | |
| 総電源 (kW) | 24.9 | |
| 電源 | 380V/50Hz またはクライアントの必要に応じて | |
部分
1外部クライミングタワークレーンは コンクリートベースで地面に固定されています.
2基底はマストに固定され,クレーンに高度を与えます.
3さらにマストは,クレーンの回転を可能にするスローイングユニットに固定されています.
4スウィイングユニットの上には,3つの主要部位があります:長い水平のジブ,より短いカウンタージブ,タワーヘッド.
5長い水平のジブは,クレーンの荷物を運ぶ部分です.
6反対のジブは,通常コンクリートブロックの対重量を持ち,反対のジブはクレーンの中心部から荷物を吊るす.
7クレーン操作者は,タワーの上部にあるキャビンに座り,または地面から無線電波のリモコンでクレーンを制御します.最初のケースでは,オペレーターのキャビンは,最も通常,ターン上に位置しています ターンテーブルの上に固定塔の部分に設置できる. 塔の部分に設置できる.
8吊り上げフックは,クレーン操作者が電動モーターを使用して,シフトのシステムを通してワイヤロープケーブルを操作します.
9ハックは,モーターを含む負荷を上げるために,長い水平腕に配置されています.
