製品詳細
起源の場所: 中国
ブランド名: KANGTAI TOWER CRANE
証明: Customs Union CU-TR EAC
モデル番号: QTZ125 フラットトップタワークレーン
ドキュメント: 製品説明書 PDF
支払いと送料の条件
最小注文数量: 1
価格: $93800-108800 per set
パッケージの詳細: 裸の梱包,5*40HQコンテナ PER SET QTZ125 フラットトップタワークレーン
受渡し時間: 預金または原産地LCの受信から20日後
支払条件: TT,LC
供給の能力: 1ヶ月あたりの40セット
条件: |
新品 |
適用する: |
建物とプロジェクト |
タイプ: |
双上スウィイング |
負荷: |
10T |
ブーム: |
60m |
チップ 荷物: |
1.5t |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.6*1.6*3m L46A1 |
電気箱: |
シュナイダー |
電源: |
380V/50Hz,415V/50Hz,220V/50Hz またはクライアントの需要に応じて |
条件: |
新品 |
適用する: |
建物とプロジェクト |
タイプ: |
双上スウィイング |
負荷: |
10T |
ブーム: |
60m |
チップ 荷物: |
1.5t |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.6*1.6*3m L46A1 |
電気箱: |
シュナイダー |
電源: |
380V/50Hz,415V/50Hz,220V/50Hz またはクライアントの需要に応じて |

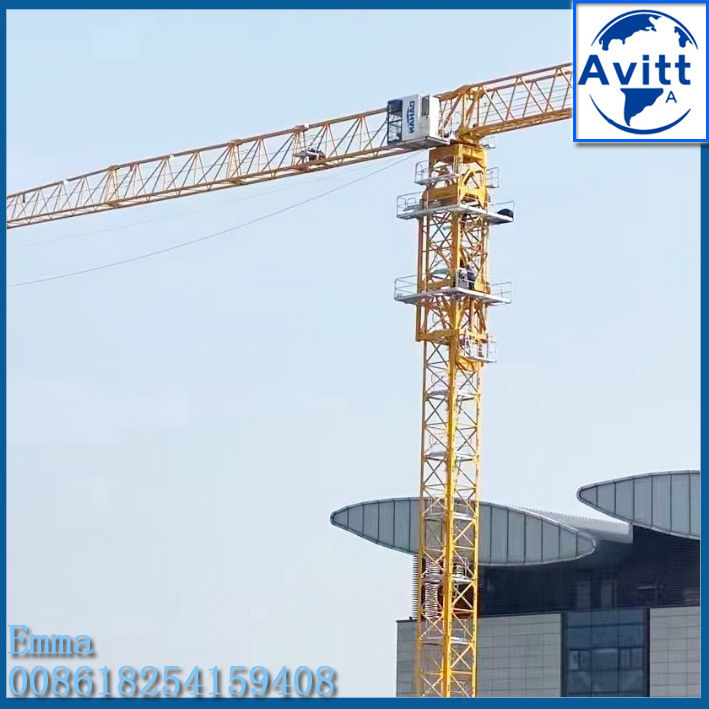

PT6015 QTZ125 フラットトップタワークレーン L46A1 マストセクション CE EAC 認証付き
ショットパラメータ
1.TZ125 フラットトップタワークレーン
2. タイプ: 固定式および外部クライミング
3. 作業ジブ長: 60m
4. 先端荷重: 1.5t
5. 最大荷重: 10t
6. 自立高さ: 45m
仕様
| 定格吊り上げモーメント | 1250KN.m |
| 定格積載能力 | 10t |
| 最大吊り上げ荷重 | 10t |
| 先端荷重 | 1.5t |
| 最大吊り上げ高さ | 200m |
| スパン | 60m |
| 自立高さ | 45m |
| ロープ長 | 400m |
| 作業範囲 | 3-60m |
| 旋回速度 | 0-0.6r/min |
| トロリー速度 | 0-40 m/min |
| ジャッキアップ速度 | 0.4 m/min |
| 巻き上げ速度 | (a=2)0-80; (a=4)0-40 |
| 電源 | 380V/50Hz またはその他 |
| 電力容量 | 56kw |
| 電気スイッチボックス | シュナイダー |
| 主な材料 | 180*18 / アングル鋼 / Q355B |
| マストセクション寸法 | 1.6*1.6*3m L46A1 |
プロセスの特徴
1) メインセクションの脚部と弦材ブームには、自動サブマージアーク溶接を採用しています。高い熱効率、高い浸透性、高い生産効率を備え、気孔や亀裂欠陥を減らし、溶接強度と美しい外観を高めます。
2) 炭酸ガス溶接を採用しています。熱が集中し、溶接線が小さく、強度が高く、錆や亀裂に対する耐性があります。応力と変形を軽減し、高い強度と錆や亀裂に対する耐性があります。
3) マストにはショットブラストを使用して鋼表面の硬度を高め、塗料の付着性を高め、寿命を延ばします。
説明
1. 固定タワークレーンベースは、コンクリート基礎に地面に固定されています。
2. ベースは次にマストセクションに取り付けられ、クレーンの高さが得られます。
3. さらに、マストはクレーンを旋回させる旋回ユニットに取り付けられています。
4. 水平ジブ（作業アーム）は、荷重を運ぶクレーンの部分です。
5. カウンタージブはカウンターウェイトを運び、ジブはクレーンの中心との間で荷重を吊り下げます。
6. クレーンオペレーターは通常、タワーの上部にあるキャビンにいます。
7. 吊りフックは、オペレーターが電動モーターを使用して、滑車システムを介してワイヤーロープケーブルを操作し、建築材料を持ち上げることによって操作されます。
鉄骨構造:ポタン技術アップグレード
1. 標準セクションは L46A1 を採用し、機械全体のプレートは Q355B 材料です。
2. クライミングケージは Potain MC シリーズを採用しています。
3. 上下ターンテーブルは Potain MCT133 構造を採用しています。
4. 中央トランジションセクションは Q355B 無垢丸鋼を採用しています。
5. ジブの上弦材は Q355B 無垢丸鋼を採用し、下弦材は Q355B アングル鋼バックル正方形およびシャープ正方形チューブを採用しています。
6. バランスジブは Q355B、H 型鋼を採用しています。
