Jinan Avitt International Trade Co., Ltd-HYCM Tower Crane emma1109@foxmail.com 0086-182-54159408
製品詳細
起源の場所: 中国
ブランド名: AVITT, KANGTAI TOWER CRANE
証明: CE, ISO, GOST, CU-TR
モデル番号: qtz63 トップキットタワークレーン
ドキュメント: 製品説明書 PDF
支払いと送料の条件
最小注文数量: 1
価格: $42200-59800 per set
パッケージの詳細: 裸の梱包、セットあたり2*40'HQコンテナQTZ63タワークレーン
受渡し時間: 預金または原産地LCを受け取ってから10日
支払条件: TT,LC
供給の能力: 1ヶ月あたりの40セット
状態: |
100％新しい |
応用: |
建物とプロジェクト |
タイプ: |
自ら登る |
負荷: |
5t |
ブーム: |
50m |
チップ 荷物: |
1.3T |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.2*1.2*3 m（ブロックタイプ）S24 |
電気箱: |
シュナイダー |
電源: |
380V/50Hz,415V/50Hz,220V/50Hz またはクライアントの需要に応じて |
状態: |
100％新しい |
応用: |
建物とプロジェクト |
タイプ: |
自ら登る |
負荷: |
5t |
ブーム: |
50m |
チップ 荷物: |
1.3T |
電源: |
380V/50Hz または顧客の要求に応じて |
マストセクション: |
1.2*1.2*3 m（ブロックタイプ）S24 |
電気箱: |
シュナイダー |
電源: |
380V/50Hz,415V/50Hz,220V/50Hz またはクライアントの需要に応じて |

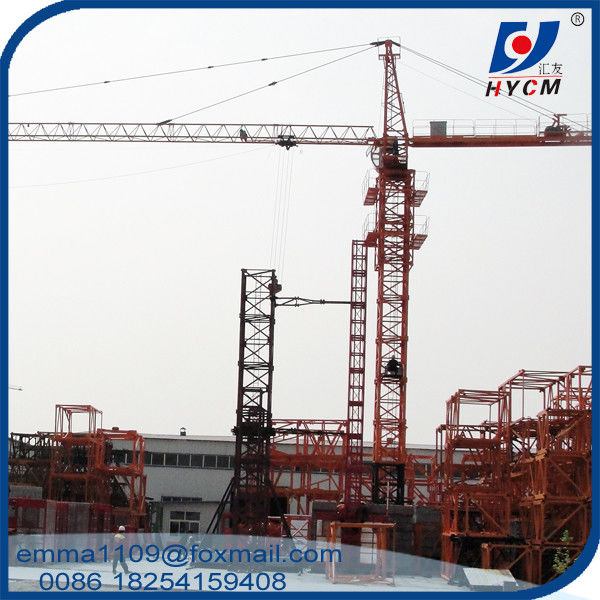

QTZ63 5t 負荷ハンマーヘッドタワークレーン 50m ブーム 1.2*3m マストセクション 2*40'HC コンテナ
ショットパラメータ
1.TC5013 トップキットタワークレーン
2. タイプ: 固定および外部クライミング
3. 作業ジブ長: 50m
4. 先端負荷: 1.3t
5. 最大負荷: 5t
6. 自立高さ: 35.5m
仕様
| 基礎 | 固定または移動式 |
| 自立高さ | 35.5 メートル |
| 最大高さ | 150 メートル |
| 最大半径 | 50 メートル |
| ジブエンド負荷 | 1.3 t |
| 最大負荷 | 5 T |
| ドラム容量 | 300 メートル |
| 揚程速度 | 2r=80/40/8.5 4r=40/20/4.25 m/min |
| 旋回速度 | 0.6 r/min |
| トロリー速度 | 40/20 m/min |
| 電源電圧 | 380V/50Hz (60Hz) |
| カウンターウェイト | なし |
| マストセクション | 1.2 x 1.2 x 3 m S24 |
プロセスの特徴
1) メインセクションの脚部と弦材ブームには、自動サブマージアーク溶接を採用しています。高い熱効率、高い浸透性、高い生産効率を持ち、気孔や亀裂欠陥を減らし、溶接強度と美しい外観を向上させます。
2) 炭酸ガス溶接を採用しています。熱が集中し、溶接線が小さく、強度が高く、錆や亀裂に対する耐性があります。応力と変形を軽減し、高い強度と錆や亀裂に対する耐性があります。
3) マストにはショットブラストを使用して鋼材表面の硬度を高め、塗料の密着性を高め、寿命を延ばします
説明
1. 固定タワークレーンベースは、コンクリート基礎に地面に固定されています
2. 次に、ベースはマストセクションに取り付けられ、クレーンの高さが得られます。
3. さらに、マストはクレーンを旋回させる旋回ユニットに取り付けられています。
4. 水平ジブ（作業アーム）は、クレーンの負荷を運ぶ部分です。
5. カウンタージブはカウンターウェイトを運び、ジブはクレーンの中心との間で負荷を吊り下げます。
6. クレーンオペレーターは通常、タワーの上部にあるキャビンにいます。
7. 吊りフックは、オペレーターが電動モーターを使用して、滑車システムを介してワイヤーロープケーブルを操作し、建築材料を持ち上げることによって操作されます
